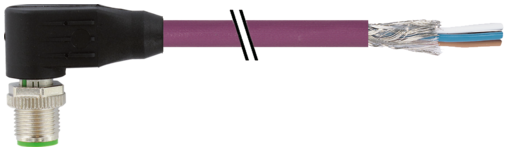

M12 St. gew. geschirmt mit freiem Ltg.-ende 7000-14251-7991000
Photo non contractuelle

M12 St. gew. geschirmt mit freiem Ltg.-ende

PUR 3x2x0,25 geschirmt violett 10,0 m
No.d'art.: 7000-14251-7991000
Poids: 0.743 kg
Pays d'origine:  DE
Article épuisé - Contactez-nous pour connaître la disponibilité
Find similar Product
Poser une question
 recommander
 Comparaison produit
Prix tarif unitaire:
  • 91,89 €
  • 90,02 €
  • 88,14 €
  • 84,39 €
  • 79,70 €
  • 75,02 €

Description


Interbus
Mâle 90°
M12, 5 pôles
Codage B
blindé
Longueurs de câble différentes livrables sur demande.
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Certificate
Certificate
Certificate
Certificate
Certificate
Technologies de bus

Forme
Forme 14251
Caractéristiques techniques
Tension de service max. 60 V AC/DC
Tension de choc assignée 1.5 kV
Courant de service par contact max. 4 A
Nombre de pôles 5
Groupe de matériaux isolants IEC 60664-1, category I
Codage Codage B
Verrouillage des emplacements Filetage (M12×1 mm) couple de serrage recommandé 0.6 Nm, autobloquant
Degré de protection IP67 lorsqu'enfiché et vissé (EN 60529)
Matériau verrouillage Zinc moulé sous pression, nickeIé mat
Raccord presse-étoupe M12 (SW13)
Caractéristiques générales
Degré de pollution 3
Plage de température -25...+85 °C, suivant le câble raccordé
Câbles
No./section des conducteurs 3× (2× AWG24)
Isolation des conducteurs PE (bla-br, gr-rs, ve-ja)
Chaînes porte-câbles 2 Mio.
Ø extérieur 7.7 mm ±5%
Identification du câble 799
Homologation (câble) Interbus (DIN 19258/EN50254/IEC 61158 conform)
Poids de câble [G/m] 76,49 g
Matériel fils Cordon Cu, nu
Résistance (conducteur) max. 96 Ω/km (20°C)
Ø des fils individuels (conducteur) 0.1 mm
Structure (conducteur) 32× 0.1 mm (fil multibrins classe 6)
Section (conducteur) 3× (2× AWG24)
AWG similaire à AWG 24
Matériau isolation des fils PE
Dureté Shore (isolation des fils) 55 ±5 D
Ø de conducteur avec isolation 1.4 mm ±5%
Couleur de fil/numérotation (bla, br) + (gr, rs) + (ve, ja)
Blindage oui
Blindage (type) Copper braid
optical shield cover min. 85%
Matériel gaine PUR
Propriétés du matériau (gaine) CFC-, halogen- and cadmium-free, matt, low-adhesion, machine easy to process, abrasion-resistant
Dureté Shore (gaine) 85 ±5 A
Ø extérieur (gaine) 7.7 mm ±5%
Couleur gaine violet
Couleur de gaine violet
Résistance chimique Bonne résistance à l'huile, à l'essence et aux produits chimiques (VDE 0472 section 803 / VDE 0249)
Tension nominale 250 V AC
Tension d'essai 1.5 kV (entre fils); 1 kV (entre fil et blindage)
Plage de températures (fixe) -40...+70 °C
Plage de températures (fixe) -40...+80 °C
Plage de températures (mobile) -30...+70 °C
Plage de températures (mobile) -30...+70 °C
Rayon de flexion (fixe) 6× Ø ext.
Rayon de flexion (en mouvement) 15× Ø ext.
Rayon de flexion (en mouvement) 12× Ø ext.
Nombre cycles de flexion (chaînes porte-câbles) max. 2 Mio. (25 °C)
Vitesse de déplacement (chaîne porte-câbles) max. 3 m/s
Accélération (chaîne porte-câbles) max. 3 m/s²
Matériel gaine PUR
Product article number of manufacturer 7000-14251-7991000
Longueur du câble 10 m

ECLASS-6.0 27061801
ECLASS-6.1 27060307
ECLASS-7.0 27060307
ECLASS-8.0 27060307
ECLASS-9.0 27060307
ECLASS-10.1 27060307
ECLASS-11.1 27060307
ECLASS-12.0 27060307
ETIM-5.0 EC001855
EAN 4048879197649
Numéro du tarif douanier 85444290
Unité de conditionnement 1
