Produits similaires
4 voies, 5 pôles
Possibilité d’isolation des potentiels
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Longueurs de câble différentes livrables sur demande.
Possibilité d’isolation des potentiels
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Longueurs de câble différentes livrables sur demande.

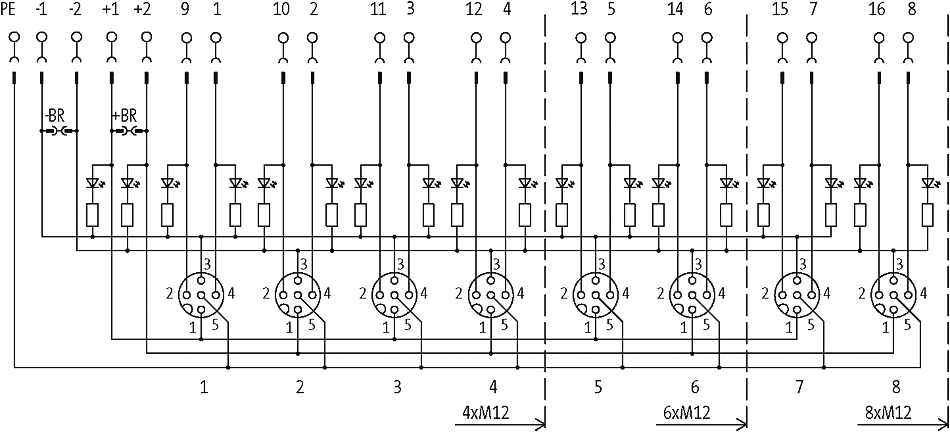

Brochage
| PIN 1 | (+) |
|---|---|
| PIN 2 | (NC)/(S2) |
| PIN 3 | (-) |
| PIN 4 | (NO)/(S1) |
| PIN 5 | (Terre) |
| Indicateur à LED | LED (vert): Puissance / LED (jaune): (S1/S2) |
Caractéristiques techniques
| Tension de service | 24 V DC |
|---|---|
| Courant de service par contact | max. 4 A |
| Courant total | max. 2× 8 A |
| Signaux par emplacement | 2 |
| Verrouillage des emplacements | Filetage (M12×1 mm) |
| Coffret | Plastique, difficilement inflammable |
| Degré de protection | IP67 lorsqu'enfiché et vissé (EN 60529) |
Caractéristiques générales
| Plage de température | -20...+80 °C |
|---|---|
| Dimensions H×L×P | 99.2×50.2×17.2 mm |
données commerciales
| EAN | 4048879064132 |
|---|---|
| eClass | 27279219 |
| Numéro du tarif douanier | 85369010 |
| pays d'origine | DE |
| Unité de conditionnement | 1 |
