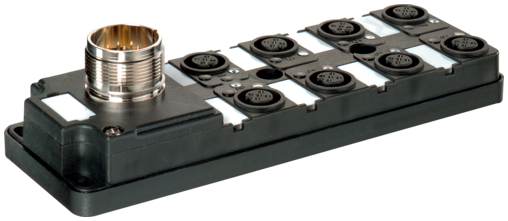

MVD8-U

Répartiteur M12, avec connecteur 19 pôles, répartiteur 8 voies, 5
No.d'art.: 27784
Poids: 0.14 kg
Pays d'origine:  DE
Livrable de suite.
 Comparaison produit
Prix tarif unitaire:
  • 97,19 €
  • 95,20 €
  • 93,22 €
  • 89,25 €
  • 84,29 €
  • 79,34 €

Description


8 voies, 5 pôles
Connecteur M23
19 pôles utilisées
avec LED pour signaux PNP logiques 24 V DC
Le boîtier est en matière plastique et présente une bonne résistance aux produits chimiques et à l’huile.
En cas d’utilisation de fluides agressifs, il faut vérifier la résistance du matériau en fonction de l’application. Plus de détails sur demande.
Certificates as JSON - filtered
Certificates as JSON - filtered

Caractéristiques techniques
Tension de service 24 V DC
Courant de service par contact max. 4 A
Verrouillage des emplacements Filetage (M12×1 mm)
Degré de protection IP67 lorsqu'enfiché et vissé (EN 60529)
Coffret Plastique, difficilement inflammable
Signaux par emplacement 2
Courant total max. 10 A
Caractéristiques générales
Plage de température -20...+80 °C

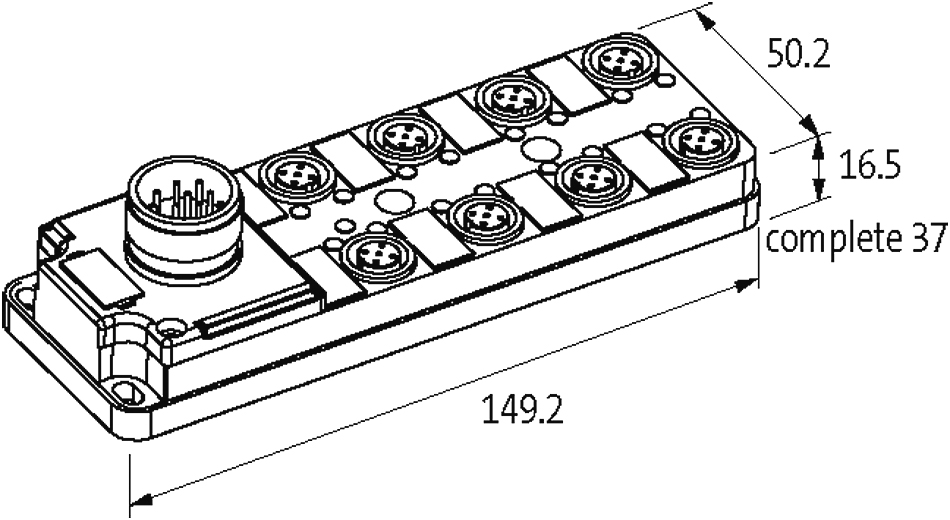

Dimensions H×L×P 149.2×50.2×16.5 mm
Brochage
PIN 1 (+)
PIN 2 (NC)/(S2)
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Terre)
LED (vert): Puissance / LED (jaune): (S1/S2)
Product article number of manufacturer 27784

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440111
ECLASS-11.1 27440111
ECLASS-12.0 27440111
ETIM-5.0 EC002585
EAN 4048879063197
Numéro du tarif douanier 85369010
Unité de conditionnement 1


Données relatives à l'article :
  • Téléchargement Fiche technique
  • Téléchargement Autorisation: UL Listed CA 27784_E201820_NRAQ7_ulc_z_a.pdf
  • Téléchargement Autorisation: UL Listed US 27784_E201820-NRAQ_ul_z_b.pdf
  • Téléchargement Document: Notice d'installation 27784_ina_3_14.pdf
  • Téléchargement fichier de construction: DXF 27784_dxf_x_a.zip
  • Téléchargement fichier de construction: STP 27784_stp_x_a.zip
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 17-12.20_(3) China RoHS 2 25EEP_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 20-10.21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 07-11.20_(10) RoHS&REACh exception 6c&7a&7cI_DoC_z_a.pdf
  • Téléchargement Information: EU Déclaration de conformité 27784_13-05.15_ce_z_a.pdf
  • Téléchargement Information: MTTF rapport 27784_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
