Cube20/67 Interface 56140
Photo non contractuelle

Cube20/67 Interface

No.d'art.: 56140
Poids: 0.155 kg
Pays d'origine:  CZ
Livrable de suite.
Find similar Product
Poser une question
 recommander
Comparaison produit
Prix tarif unitaire:
  • 180,74 €
  • 177,05 €
  • 173,36 €
  • 165,99 €
  • 156,77 €
  • 147,54 €
Télécharger dans la liste des données Télécharger dans Easy-Import-Export

Description

Liaison système Cube20/67
Vous trouverez des câbles de raccordement dans l'Online-Shop à la rubrique « Technique de raccordement ».
Certificate
Certificate
Certificate

Caractéristiques électriques | Alimentation
Tension de service CC 24 V
Tension de fonctionnement US CC 24 V
Tension de service US CC min. 18 V
Tension de service US CC max. 30,2 V
Tension de service UA CC 24 V
Tension de service UA CC min. 18 V
Tension de service UA CC max. 30,2 V
Consommation électrique max. 25 mA
Courant total UA max. 4 A
Courant total US max. 4 A
Caractéristiques électriques | Sortie
Courant actionneur UA max. par sortie 4 A
Diagnostics
Indicateur à LED Connexion Ethernet/trafic de données
Caractéristiques techniques | Installation
Section de raccordement max. 2,5 mm²
Protection des appareils | Électrique
Indice de protection (EN CEI 60529) IP20
Caractéristiques techniques | Données mécaniques
Number extension modules max. 15
Données mécaniques | Données de montage
Mode de fixation geschnappt
Suitable for mounting type rail porteur, (EN 60715)

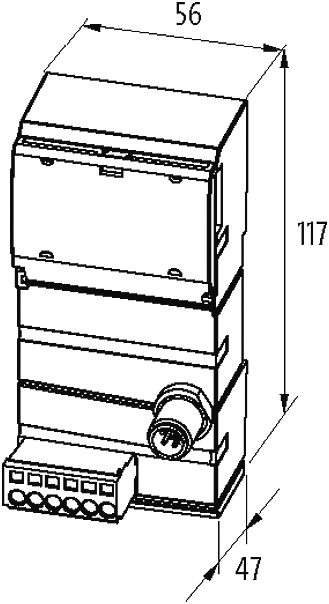

Hauteur 117 mm
Largeur 56 mm
Profondeur 47 mm
Caractéristiques environnementales | Climatique
Température de service min. 0 °C
Température de service max. 55 °C
Température de stockage min. -20 °C
Température de stockage max. 85 °C
Produit standard EN 61131-2

Connection types
Type de connexion 1 Cube67 Out
Type de connexion 2 X0
Type de connexion 1
Family construction form M12
Gender female
Couleur support de contact noir
Codage A
Nombre de pôles 6
PIN 1 24 V DC (UA)
PIN 2 24 V DC (US)
PIN 3 0 V
PIN 4 Bus internal
PIN 5 Bus internal
PIN 6 0 V
Type de connexion 2
Type de raccordement Bornes à ressort FK
Family construction form borne
Gender female
Couleur support de contact Incolore
Nombre de pôles 6
PIN 1 UI
PIN 2 UA
PIN 3 0 V
PIN 4 0 V
PIN 5 FE
PIN 6 FE

ECLASS-6.0 27379201
ECLASS-6.1 27242608
ECLASS-7.0 27242608
ECLASS-8.0 27242608
ECLASS-9.0 27242608
ECLASS-10.1 27242608
ECLASS-11.1 27242608
ECLASS-12.0 27242608
ETIM-5.0 EC001604
GTIN 4048879049269
Numéro du tarif douanier 85176200
Unité de conditionnement 1


Données relatives à l'article :
  • PDF du produit
  • Autorisation: UL Listed CA 56140_E201820_NRAQ7_ulc_z_a.pdf (A)
  • Autorisation: UL Listed US 56140_E201820-NRAQ_ul_z_b.pdf (B)
  • Document: Manuel d'instruction 56035_hdb_x_16.zip (16)
  • Document: Notice d'installation 56140_ina_6_11.pdf (11)
  • fichier de construction: DXF 56140_dxf_x_a.zip (A)
  • fichier de construction: P8 56140_p8_2_50.zip (50)
  • fichier de construction: STP 56140_stp_x_a.zip (A)
  • Information: Déclaration de conformité Murrelektronik GmbH 20-12-23_(2) RoHS REACh exception 7cI_DoC_z_a.pdf (02)
  • Information: Déclaration de conformité Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
  • Information: Déclaration de conformité Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
  • Information: Déclaration de conformité UKCA 56140_950-04.16_uk_z_a.pdf (A)
  • Information: Divers Cube20_Beschriftung.xls (A)
  • Information: EU Déclaration de conformité 56140_950-04.16_ce_z_d.pdf (D)
  • Information: MTBF rapport 56140_SN29500(40°C)-BerechnungV1.4_mtbf_p_a.pdf (A)
  • Information: MTTF rapport 56140_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
  • Software: Driver de l'appareil Cube20_Beschriftung.xls (10)
