Boitier 1 bouton lumineux
1 contact NO avec voyant, boitier IP65
| No.d'art.: | 69013 |
| Poids: | 0.106 kg |
| Pays d'origine: | DE |
Livrable de suite.
Description
R-Button / 42 1NO L M12(4)
avec raccordement M12
4 pôles
1 bouton lumineux (1 contact NO)
Éléments fournis:
Pastilles pour bouton poussoir plat, transparente, rouge, jaune, vert, bleu
Plaques de marquage, O, I, R
avec raccordement M12
4 pôles
1 bouton lumineux (1 contact NO)
Éléments fournis:
Pastilles pour bouton poussoir plat, transparente, rouge, jaune, vert, bleu
Plaques de marquage, O, I, R
Données techniques
Caractéristiques techniques
| Temps de rebondissement | max. 10 ms |
|---|---|
| capacité de commutation | 15 A (AC 15); 2.2 A (DC 13) |
| Lampe à LED | max. 30 V AC/DC typ. 14 mA (24 V DC) |
Caractéristiques générales
| Mode de fixation | avec clip à l'arrière |
|---|---|
| Matériau (contact) | Ag Ni |
| Plage de température | -25...+70 °C (temp. de stockage -25...+85 °C) |
| Lambda (d) | 50% (N/O) |
| B10d | 1 000 000 |
| Durée de vie méca./ électr. | 1 000 000 d'opérations, dépendant de la charge et de la température |
| Degré de protection | IP65 |
| Type de raccordement | M12 (4 pôles) |
| Dimensions H×L×P | 29×124×42 mm |

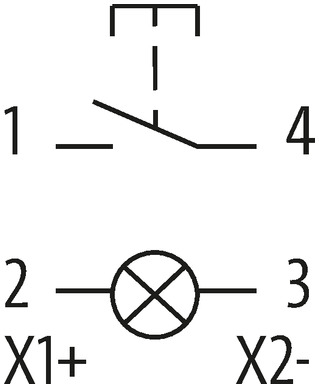

Brochage
| PIN 1 | N/O 1 |
|---|---|
| PIN 2 | (X1/+) |
| PIN 3 | (X2/-) |
| PIN 4 | N/O 1 |
Catégorie d'utilisation
| AC-15 | 1.5 A (240 V AC) |
|---|---|
| DC-13 | 2 A (24 V DC) |
| Product article number of manufacturer | 69013 |
|---|
données commerciales
| ECLASS-6.0 | 27371228 |
|---|---|
| ECLASS-6.1 | 27371228 |
| ECLASS-7.0 | 27371228 |
| ECLASS-8.0 | 27371228 |
| ECLASS-9.0 | 27371228 |
| ECLASS-10.1 | 27371228 |
| ECLASS-11.1 | 27371228 |
| ECLASS-12.0 | 27371228 |
| ETIM-5.0 | EC000225 |
| EAN | 4048879600507 |
| Numéro du tarif douanier | 85365080 |
| Unité de conditionnement | 1 |
