MPS 20 230/24

Alimentation monophasée, à découpage au primaire, 230 V AC, 24 V DC

No.d'art.:	85057
Produit alternatif:	85442
Poids:	2.966 kg
Pays d'origine:	CZ

Contactez-nous pour connaître la disponibilité

Find similar Product

Poser une question

recommander

Comparaison produit

Télécharger dans la liste des données Télécharger dans Easy-Import-Export

Description

INPUT: 185...265 V AC
OUTPUT: 22...28 V DC
Courant: 20 A
Monophasée, à découpage
Degré de protection IP20
En cas de fonctionnement parallèle, découplage des appareils par bloc de diodes
additional mounting feet for screw mounting part no. 89500

Données techniques

Caractéristiques techniques | Caractéristiques électriques

Possibilité de connexion en parallèle	oui
Branchement série	oui
Degré de sécurité	SELV

Caractéristiques électriques | Alimentation

Fréquence du réseau	50 ... 60 Hz

Caractéristiques électriques | Entrée

Tension d'entrée CA min.	185 V
Tension d'entrée CA max.	265 V
Courant d’entrée CA	4 A
Fusible amont externe par phase max.	16 A
Rendement	90 %

Caractéristiques électriques | Sortie

Tension de sortie CC	24 V
Tension de sortie CC min.	22 V
Tension de sortie CC max.	28 V
Tension de sortie réglable	oui
Courant de sortie	20 A
Courant de sortie (UL)	24 A
Pontage en cas de panne de secteur min.	10 ms @ 230 V AC
Ondulation résiduelle effective max.	20 mV
Spikes (s-s) max.	100 mV

Diagnostics

Contact d'alarme	oui
Alarm contact message type	Message collectif
Alarm contact message content	Toutes les erreurs, Tous les avertissements, Acquittement avec la touche verte de redémarrage
Alarm contact triggers @	60 V DC / 0.2 A

Protection des appareils | Électrique

Protection en court-circuit sortie	oui
Protection contre les surcharges Sortie	oui

Données mécaniques | Données de montage

Mode de fixation	geschnappt
Suitable for mounting type	Rail porteur TH35, (EN 60715)
Hauteur	132 mm
Largeur	243 mm
Profondeur	123 mm

Caractéristiques environnementales | Climatique

Température de service min.	0 °C
Température de service max.	60 °C
Température de stockage min.	-25 °C
Température de stockage max.	85 °C
Humidité relative de l'air min. (fonctionnement)	5 %
Humidité relative de l'air max. (fonctionnement)	95 % Sans condensation

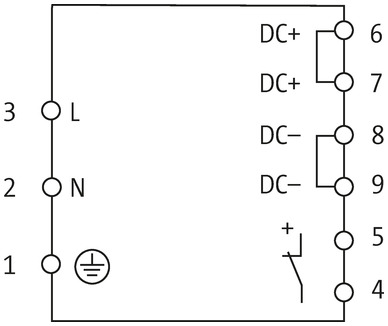

Données de raccordement

Type de connexion 1

Type de raccordement	Bornes à vis SK
Family construction form	borne
Gender	female
Couleur support de contact	vert
Nombre de pôles	2
PIN 1	Signal
PIN 2	Signal +

Type de connexion 2

Type de raccordement	Bornes à vis SK
Family construction form	borne
Gender	female
Couleur support de contact	vert
Nombre de pôles	3
PIN 1	PE
PIN 2	N
PIN 3	L

Type de connexion 3

Type de raccordement	Bornes à vis SK
Family construction form	borne
Gender	female
Couleur support de contact	vert
Nombre de pôles	4
PIN 1	+
PIN 2	+
PIN 3	-
PIN 4	-

données commerciales

ECLASS-6.0	27049002
ECLASS-6.1	27049002
ECLASS-7.0	27049002
ECLASS-8.0	27049002
ECLASS-9.0	27040701
ECLASS-10.1	27040701
ECLASS-11.1	27040701
ECLASS-12.0	27040701
ETIM-5.0	EC002540
GTIN	4048879080699
Numéro du tarif douanier	85044083
Unité de conditionnement	1
