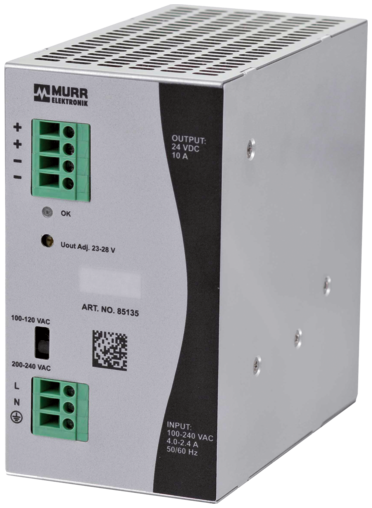

Eco-Rail-2 Alimentation à découpage monophasé 85135
Photo non contractuelle

Eco-Rail-2 Alimentation à découpage monophasé

IN: 90..132VAC/173..264VAC OUT: 24VDC/10ADC
No.d'art.: 85135
Poids: 0.9 kg
Pays d'origine:  CN
Article épuisé - Contactez-nous pour connaître la disponibilité
Find similar Product
Poser une question
 recommander
 Comparaison produit
Prix tarif unitaire:
  • 135,75 €
  • 128,60 €
  • 121,46 €
  • 107,17 €
Télécharger dans Easy-Import-Export

Description

INPUT: 90...132 V AC/173...264 V AC
OUTPUT: 23...28 V DC
Courant: 10 A
Certificate
Certificate
Certificate
Certificate

Entrée
Tension d’entrée 90...132 V AC/173...264 V AC
Courant d’entrée 4.3 A (100 V AC); 2.1 A (240 V AC)
Inrush surtension après 1 ms max. 18 A (230 V AC)
Fréquence 50...60 Hz
Fusible d'entrée (intérieur) 5 A (T)
Sortie
Tension de sortie 24 V DC ±1% ; réglable 23...28 V
Indicateur à LED LED (verte) pour tension de sortie
Courant de sortie 10 A (+40 °C); 7.5 A (+55 °C)
Contournement de panne secteur min. 12 ms (115 V AC); min. 30 ms (230 V AC)
Ondulation résidueIle max. 10 mV eff/rms
Pointes max. 50 mV ss/pp
Protection de l'appareil protection anti court-circuit et surcharge
Fonctionnement en parallèle/en série non/oui (max. 2 appareils)
Caractéristiques générales
Normes IEC 61010-2-201, EN 61204-3, EN 61000-3-2
Mode de fixation à enclipser sur rail DIN TH35 (EN 60715)
Plage de température 0...+40 °C, ...+55 °C derating (temp. de stockage -20...+85 °C)
Humidité reIative 20...90%, sans condensation
Degré de protection IP20
Rendement 86% (115 V AC); 87% (230 V AC)
Type de raccordement Bornes à vis
Dimensions H×L×P 125×68×125 mm

ECLASS-6.0 27049002
ECLASS-6.1 27049002
ECLASS-7.0 27049002
ECLASS-8.0 27049002
ECLASS-9.0 27040701
ECLASS-10.1 27040701
ECLASS-11.1 27040701
ECLASS-12.0 27040701
ETIM-5.0 EC002540
EAN 4048879694483
Numéro du tarif douanier 85044083
Unité de conditionnement 1


Données relatives à l'article :
  • Téléchargement PDF du produit
  • Téléchargement Autorisation: UL Listed CA 85135_E222272-NMTR7_ulc_z_a.pdf
  • Téléchargement Autorisation: UL Listed US 85135_E222272-NMTR_ul_z_a.pdf
  • Téléchargement Autorisation: UL Registered CA 85135_E213413-QQGQ8_urc_z_b.pdf
  • Téléchargement Autorisation: UL Registered US 85135_E213413-QQGQ2_ur_z_b.pdf
  • Téléchargement Certificat: CB  85135_DK-69998-UL_cb_z_a.pdf
  • Téléchargement Document: Notice d'installation 85135_ina_x_11.zip
  • Téléchargement fichier de construction: DXF 85135_dxf_x_a.zip
  • Téléchargement fichier de construction: P8 85135_p8_2_51.zip
  • Téléchargement fichier de construction: STP 85135_stp_x_a.zip
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Téléchargement Information: Déclaration de conformité Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf
  • Téléchargement Information: Déclaration de conformité UKCA 85135_20-10.20_uk_z_a.pdf
  • Téléchargement Information: EU Déclaration de conformité 85135_20-10.20_ce_z_b.pdf
  • Téléchargement Information: MTBF rapport 85135_MIL-HDBK-217F(25°C)-Berechnung_mtbf_p_a.pdf
